Board Assembly

Du er velkommen til at komme til vores fabrik for at købe den seneste salgs-, lave pris- og højkvalitetsbestyrelsesforsamling, Hoshineo LCD-Tech ser frem til at samarbejde med dig.

Send forespørgsel

Produkt beskrivelse

Board Assembly er en proces, der involverer montering af elektroniske komponenter på et trykt kredsløbskort (PCB). PCB består af mange små elektroniske komponenter, såsom kondensatorer, modstande og andre elektroniske chips, der er loddet på brættet. Disse komponenter kan føropløses eller loddes ved hjælp af pick- og stedmaskiner. Bestyrelsesmonteringsprocessen er meget kompleks og kræver en hel del ekspertise. Det er derfor meget vigtigt at bruge de rigtige bestyrelsesmonteringstjenester.

Hoshineo LCD-Tech China Antioxidation Gold Finger PCB Produktparametre:

Genstande	Parameter

Antal lag	1-20 lag
Brætmaterialer	FR4, CME3, CME1,5G
PCB-størrelse (min-max)	50x80mm til 1000 mm × 600 mm (39,37 "x23,6")
InnerLayer Line Bredde/Space (Min)	4mil/4mil (100um/100um)
Afslut plettering /overfladefinish	Hasl, OSP, Hig, Hasl, Golden, panelet, af, Enig
InnerLayer Road (Min)	5mil (0,13 mm)
Kernetykkelse (min)	8 ml (0,2 mm)
Efterbehandler kobber indre lag	1/2oz (17um) a-
Færdig kobber ydre lag	1/2oz (17um)
Endelig PCB -tykkelse (tolerance %)	0,5-4,0 mm
Endelig PCB -tykkelse (tolerance %)	Tykkelse <1,0 mm
	1,0 mm≤thickness <2,0 mm
	Tykkelse ≥2,0 mm
indre lagproces	Brun oxid
Minimum lederplads	± 3mil (± 76um)
Minimum borehulstørrelse	0,25 mm
min diameter af det færdige hul	0,2 mm
Hole position accuracy	± 2mil (± 50um)
Boret slottolerance	± 3mil (± 75um)
PTH -tolerance	± 2mil (± 50um)
Nth tolerance	± 1mil (± 25um)
Maxa.R.of Pth	8:01
Pth hul kobbertykkelse	0,4-2mil (10-50um)
Billede til billedtolerance	± 3mil (0,075 mm)
Lodde maske tykkelse	Linie ende 0,4-1,2mil (10-30um)
	Liniehjørne ≥0,2mil (5um)
på substratet	≤Finished Cu
	Tykkelse+1,2 mm≤fineret Cu
	Tykkelse+30um) ≤+1,2mil≤+30um)
min loddemaske dam	4,0mil (100um)
Impedansstyring og tolerance	50Ω ± 10%
Warp and Twist	≤0,5%
Leveringstid	1-2 lag 10-12 dag
	4-20 lag 12-20 dage
Pakke	Generel eksportemballage

Hoshineo LCD-Tech China Antioxidation Gold Finger PCB-funktion

God elektrisk ledningsevne: Guldfingerdelen er normalt belagt med ledende materialer såsom guld eller nikkelguld, som har fremragende elektrisk ledningsevne og kan sikre nøjagtigheden og stabiliteten af signaloverførsel.

Fremragende oxidationsresistens: Gennem antioxidantbehandling kan antioxidation guldfinger PCB effektivt forhindre oxidation af kobberlag og opretholde dets gode svejsbarhed og elektriske ydeevne.

Nydeligt arrangeret: Puderne på antioxidation Gold Finger PCB er normalt placeret på kanten af brættet og er pænt arrangeret i et rektangel af samme længde og bredde. Dette design letter docking med stiften af stikket til hurtig forbindelse og signaloverførsel.

Forskellige applikationsscenarier: Anti-oxidation Gold Finger PCB er vidt brugt i felter, der kræver høj pålidelighed og høj stabilitetsforbindelse, såsom computerhukommelse, grafikkort, netværkskort, hukommelse, U-disk, kortlæser og andet elektronisk udstyr.

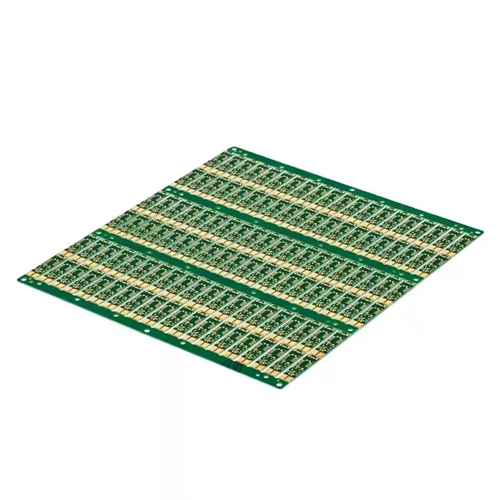

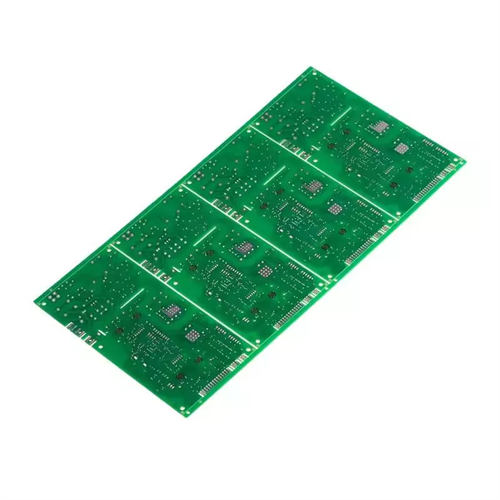

Hoshineo LCD-Tech China Antioxidation Gold Finger PCB Detaljer

Pakning og levering

Anvend fortykket plastvakuumemballage til overlegen tætningsstyrke og modstand mod brud. Den udvendige emballage bruger en 3K-K-lamineret karton, yderligere forstærket med skumpolstring for ekstra beskyttelse.
