Flex Circuit Board

Producenterne af Hoshineo LCD-Tech i Kina tilbyder produkter af høj kvalitet, du er velkommen til at købe lige høj kvalitet flex kredsløbskort til en god pris.

Send forespørgsel

Produkt beskrivelse

Flex Circuit Board er en revolutionær innovation inden for kredsløbskortteknologi. Som navnet antyder, er det et trykt kredsløbskort, der er designet til at flex, bøje og vri uden at bryde eller miste sin form. Denne fleksibilitet gør den perfekt til brug i enheder, der kræver designjusteringer for at fungere korrekt.

Flex Circuit Board er fremstillet ved hjælp af materialer af høj kvalitet, der gør det meget holdbart og elastisk. Det kan modstå mekanisk, termisk og kemisk stress, hvilket gør det til den perfekte løsning til hårde miljøer. Circuit Board kan også håndtere højfrekvente signaler og kan bruges i en lang række applikationer som forbrugerelektroniske enheder, luftfart, militær og medicinsk udstyr.

Flex Circuit Board er utroligt tynd, hvilket gør det velegnet til brug i enheder, der kræver kompakte design. Det er også let, hvilket reducerer enhedens samlede vægt, hvilket gør det lettere at bære rundt. Flex Circuit Board er meget tilpasselig med indstillinger som enkeltsidet, dobbeltsidet, flerlags og stiv-fleksible kombinationsmuligheder.

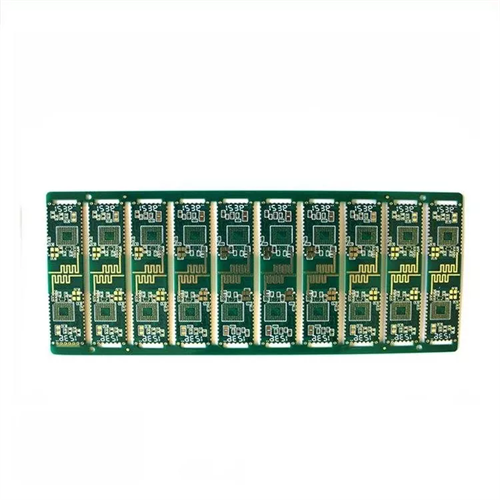

Den 4-lags PCB leveret af Hoshineo LCD-Tech, det vil sige Four-Layer Printed Circuit Board (PCB), er lavet af fire lag glasfiber eller andre isolerende materialer, og disse lag er forbundet gennem ledende kanaler. Det består typisk af et øverste lag, to indre lag og et bundlag til routing af elektriske signaler og tilslutning af elektroniske komponenter.

Hoshineo LCD-Tech 4-lags PCB-specifikation:

Lagtælling (L)	4 lag	Kobbertykkelse (OZ)	140um (4 oz）
Produktionspanelstørrelse (MM)	≤483*623mm	Liniebredde/rum	3/3mil
Kernetykkelse (mm)	0.05	Hulpladeringsforhold AR	≤10: 1
Dielectrict tykkelse (mm)	≧ 0,005	Warpage	0,60%
BGA Pad Pitch (MM)	≧ 0,4	SMT Pitch (MM)	≧ 0,5
Lodde Mask Regisvation (MM)	± 0,038	Impedans kontroltolerance	± 8%
Indvendigt lagafstand	≧ 20 um	Overfladebehandling	Hasl (bly og blyfri), plettering/enig, OSP

Hoshineo LCD-Tech 4-lags PCB-produktfunktioner og funktioner

Lamineret struktur: En typisk 4-lags PCB-stakkonstruktion inkluderer et øverste signallag, et indre lag 1, et indre lag 2 og et bund signallag. Denne struktur giver mere fleksibilitet og kompleksitet i kredsløbsdesign.

Konduktiv kanal: Gennem hullet til at forbinde forskellige lag af kredsløbet for at opnå signaloverførsel og komponentforbindelse.

Valg af materiale: Glasfiber eller andre isolerende materialer bruges normalt som underlag, og overfladen er dækket med kobberfolie til ledninger.

Signaloverførsel: Hovedfunktionen af 4-lags PCB er at fungere som et medium til signaloverførsel mellem elektroniske komponenter og tilslutte de forskellige komponenter gennem ledning for at opnå kredsløbets funktion.

Strømfordeling: Det indre lag kan bruges som et effektlag (VCC) til at tilvejebringe en stabil strømforsyning til kredsløbet.

Jordbeskyttelse: Det indre lag kan også fungere som et jordlag (GND), der giver jordbeskyttelse for kredsløbet, stabiliserer signalet og forhindrer interferens.
