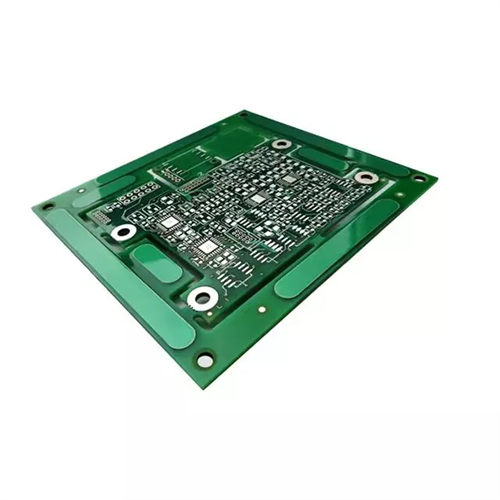

A PCB, også kendt som et printkort, er en vigtig elektronisk komponent.
1. Traditionelle kredsløb fremstilles ved at printe kredsløbsdiagram og layout ved hjælp af en fotoresist-metode, deraf navnet printplade. I øjeblikket er de fleste printplader belagt med en påsat fotoresist (laminat eller coating), som derefter eksponeres og fremkaldes, før printkortet kan ætses.
2. Kredsløbskort er klassificeret i enkeltsidede, dobbeltsidede og flerlagsplader. På det mest basalePCB, komponenter er koncentreret på den ene side, og ledningerne er koncentreret på den anden side; denne type print kaldes et enkeltsidet kort. Et dobbeltsidet bræt har kobberspor på begge sider, og linjerne mellem de to lag kan forbindes gennem vias for at danne den nødvendige netværksforbindelse. Et flerlagskort refererer til et trykt kredsløbskort med tre eller flere ledende mønsterlag adskilt af isoleringsmaterialer og lamineret sammen, med de ledende mønstre forbundet efter behov.
3. Et printkort består hovedsageligt af loddepuder, vias, monteringshuller, ledninger, komponenter, stik, fyldstoffer og elektriske grænser. Hovedfunktionerne for hver komponent er som følger:
| 1 | Pad |
Metalhuller brugt til lodning af komponenter |
| 2 | Gennem hul |
Inklusive gennemgående huller af metal og ikke-metal gennemgående huller; metal gennemgående huller bruges til at forbinde stifter mellem komponenterne i hvert lag |
| 3 | Monteringshul |
Anvendes til fastgørelse af printpladen |
| 4 | Leder |
Kobberfilmnetværk, der bruges til at forbinde komponentben |
| 5 | Stik |
Anvendes til at forbinde komponenter mellem printkort |
| 6 | Fyldstof |
Anvendelse af kobbertråd til jordnettet kan effektivt reducere impedansen |
| 7 | Elektrisk grænse |
Bruges til at bestemme størrelsen af printkortet |
