PCB skæremaskine: Sådan vælges, vedligeholdes og fejlfindes for pålidelig bordadskillelse

A PCB skæremaskineer det udstyr, der gør et befolket panel til individuelle plader uden at revne loddesamlinger, rive kobber i stykker eller bremse SMT-linjen. På de fleste fabrikker ser adskillelsestrinnet enkelt ud på afstand: et blad passerer gennem en rillelinje, eller en overfræser følger en kontur. På tætteste hold afgør hver parameter – knivskarphed, styreskinnejustering, fremføringshastighed, panelstøtte og støvudsugning – om det færdige bræt består inspektionen eller bliver omarbejdet. Denne vejledning forklarer, hvordan man vælger den rigtige skæremetode, hvordan man holder skærkanten forudsigelig, og hvordan man diagnosticerer de problemer, der opstår, når brætadskillelsen driver ud af kontrol.

Hvorfor bestyrelsesadskillelse bestemmer den endelige bestyrelseskvalitet

Depanelering sidder mellem montering og afsluttende test. Et bræt, der har overlevet reflow, kan stadig mislykkes, fordi adskillelsen introducerede en hårgrænse i nærheden af ​​en pude, delaminerede et hjørne eller efterlod ledende grater på tværs af en rivelinje. Den mekaniske hændelse er kort, men konsekvenserne er permanente.

En velkontrolleret skæreproces beskytter tre ting på én gang. For det første beskytter det komponentsamlinger mod bøjningsbelastning. For det andet beskytter det laminat- og kobbergrænsefladen mod at blive revet i stykker. For det tredje beskytter det gennemløbet ved at undgå nedstrømsinspektion, efterbehandling og skrot. Når nogen af ​​disse tre begynder at glide, findes hovedårsagen normalt i skæremetoden, værktøjets tilstand eller fiksturen – ikke i operatøren.

Mange teams opdager dette først, efter at en kundeklage spores tilbage til en hård bordkant. Korrektionen er sjældent en enkelt justering. Det er et system: den rigtige maskine til brætdesignet, en klingeudskiftningsregel bundet til målt slid, og en armatur, der understøtter panelet tæt på skærelinjen.

Hvor adskillelsesrisikoen faktisk kommer fra

Risiko indtræder i grænsefladen mellem værktøj og materiale. En mat kant skubber materiale i stedet for at klippe det. Et ikke-understøttet panel bøjes under belastning. En forkert justeret styreskinne flytter rillen væk fra den tilsigtede bane. Støv efterladt på en sensor eller en skinne forvandler en præcis bevægelse til en drivende. Hver af disse er synlige før skrot vises, forudsat at processen er inspiceret med de rigtige mål.

Skæremetoder: V-skæring, savklinge og fræser sammenlignet

Ingen enkelt metode dominerer hvert bord. Den praktiske beslutning kommer ned til konturgeometri, pladetykkelse, komponentafstand og det acceptable niveau af mekanisk belastning.

V-skåret ridsning kører et par vinklede klinger langs forbearbejdede riller og efterlader en kontrolleret resterende tykkelse. Det er hurtigt og mekanisk enkelt, hvilket gør det almindeligt i højvolumen forbrugerelektronik og belysningsprodukter. Begrænsningen er geometrisk: Metoden ønsker lige linjer og tilstrækkelig frigang omkring rillelinjen. Brædder med kantmonterede stik eller tæt placering nær brudlinjen er dårlige kandidater.

Savklingeskæring bruger en cirkulær klinge til at adskille paneler langs lige stier. Den håndterer tykkere laminater og større paneler ved høj gennemstrømning, men den introducerer også mere mekanisk belastning end routing og er ikke velegnet til buede konturer. Når fremføringshastighed, klingehøjde og panelstøtte ikke holdes i balance, dannes der hurtigt grater.

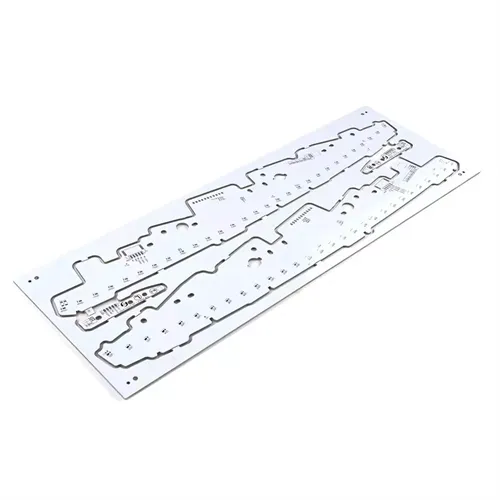

Overfræserskæring følger en programmeret bane med en højhastighedsspindel, som tillader L-former, U-former, buer og blandede konturer på samme panel. Det er den mest fleksible mulighed for komplekse samlinger, og den lavere skærespænding beskytter komponenter med fin stigning og skrøbelige samlinger. Afvejningerne er støvdannelse og bitslid, som begge er overskuelige med udsugning og en udskiftningsplan.

Tilpasning af metoden til produktet

• Vælg V-snitskæring, når panelet bruger lange lige brudlinjer, stiv FR-4 og generøs komponentafstand.
• Vælg savklingesskæring, når prioriteringen er højhastigheds lige adskillelse af tykke eller store brædder.
• Vælg overfræser, når omridset er buet, komponenttætheden er høj, eller pladen er tynd og belastningsfølsom.
• Hold en sekundær metode tilgængelig til blandet produktion; én linje kører sjældent kun én bordtype.

Tjekliste til valg før køb af en skæremaskine

Købsbeslutninger mislykkes ofte, fordi specifikationssamtalen starter med hastighed og slutter med prisen. Det mere nyttige udgangspunkt er selve brættet: dets tykkelsesområde, konturkompleksitet, komponenthøjde nær skærelinjen og panellayoutet, der vil gentages i flere måneder.

Tekniske spørgsmål, der ændrer maskinspecifikationen

1. Hvad er tykkelsesområdet for fuld plade, inklusive kobber og loddemaske, og vil linjen nogensinde køre brædder over 2 mm?
2. Er adskillelseslinjerne lige, eller kræver produktet kurver, slidser og indvendige udskæringer?
3. Hvor tæt er de nærmeste komponenter og loddesamlinger på den tilsigtede skærebane?
4. Hvilken panelstørrelse og arraymønster vil maskinen håndtere ved maksimum og minimum ekstremer?
5. Kræver processen støvudsugning, ioniseret luft eller et lukket skærekammer?
6. Vil maskinen køre stand-alone eller inline med eksisterende SMT-udstyr, og hvilket fodaftryk er tilgængeligt?

Et andet evalueringslag vedrører operatørgrænsefladen og vedligeholdelsesadgang. En justerbar styreskinne, der kan indstilles uden værktøj, reducerer omstillingstiden. Et blad- eller bitskifte, der ikke kræver fjernelse af halvdelen af ​​beskyttelsen, tilskynder til rettidig udskiftning i stedet for at "køre den lidt længere." Synlig adgang til skærezonen gør det lettere at bekræfte, at panelet sidder korrekt, før cyklussen starter.

For købere, der sammenligner leverandører, hjælper det at anmode om vedligeholdelsesrutinen som et skriftligt dokument, ikke kun en manual. Rutinen afslører, hvordan producenten forventer, at maskinen holdes i stand, og det er en rimelig indikator for langsigtet supportkvalitet. At arbejde med en producent som f.eksHoshineo LCD-Techkan forkorte specifikationsstadiet, når pladetypen og produktionsvolumen allerede er kendt.

Bladslid, kantkvalitet og vedligeholdelsesvinduer

Bladslid er ikke en enkelt begivenhed. Det er en gradvis ændring i skæregeometrien, og det første tegn er ofte en kvalitetsdrift frem for et maskinstop. Et slidt V-skåret klinge kan stadig rotere og stadig producere en rille, men rilledybden, vinklen og adskillelseskraften svarer ikke længere til det godkendte procesvindue.

Konsekvenserne vises som grater langs rillekanten, ujævn adskillelse mellem paneler, større kraft, der kræves for at bryde brættet, kobberrivning nær noten eller rillepositionsdrift. Den svære del er, at disse symptomer også kan komme fra dårlig klingejustering, utilstrækkelig panelstøtte, forkert resttykkelse, armaturbevægelse eller maskinindstillinger. Udskiftning af klingen efter hver defekt kan øge omkostningerne uden at løse den faktiske årsag.

Sådan aflæses slidsignaler korrekt

Den disciplinerede tilgang er komparativ diagnose. Kør det samme PCB-materiale, den samme maskinindstilling, den samme panelposition og den samme målemetode med en ny klinge og med den nuværende klinge. Først da kan teamet afgøre, om klingen er den vigtigste bidragyder, eller om armaturet eller justeringen er årsag til defekten.

Opbygning af en erstatningsregel i stedet for en erstatningsvane

Der er ikke noget universelt tal for klingelevetid, der passer til enhver fabrik. Det korrekte interval afhænger af plademateriale, tykkelse, rillekrav, klingetilstand og produktionsmiljøet. Det, en fabrik kan standardisere, er beslutningsreglen: definer den målbare kvalitetsgrænse, spor skæretilstanden mod denne grænse, og udskift bladet, når trenden nærmer sig den. Dette gør bladskift til en planlagt vedligeholdelseshandling snarere end en reaktion på skrot.

Den samme logik gælder for routerbits. Bitslid påvirker kantens glathed, når vedligeholdelsen er inkonsekvent, og spindelens levetid varierer med materialets hårdhed og føringsbaner. Et udskiftningsinterval baseret på faktiske skæremålere eller brætantal er mere pålideligt end et kalenderinterval.

Armaturdesign, støvudsugning og stresskontrol

Skæreværktøjet fungerer kun godt, når panelet holdes korrekt. Utilstrækkelig støtte tæt på skærelinjen gør det muligt for brættet at bøje sig, hvilket ændrer den effektive skæredybde og overfører stress til loddesamlinger. Et armatur, der er snavset eller slidt, kan skabe ujævn rilledybde selv med en ny klinge.

Støvkontrol er vigtigt af samme grund. Glasfiber- og harpikspartikler, der samler sig på styreskinner, sensorer og skærezonen, forstyrrer bevægelsesnøjagtigheden og forurener pladens overflade. I højdensitetsplader kan fint støv bygge bro over funktioner og forårsage periodiske defekter, som er svære at spore. Et lukket skærekammer med rettet luftstrøm og et korrekt dimensioneret udsugningssystem holder skæretilstanden stabil over lange løb.

• Understøt panelet så tæt på skærelinjen, som komponentlayoutet tillader.
• Hold styreskinner og rejsesensorer rene; støv på en sensor kan forårsage positionsdrift eller falske kollisionsstop.
• Bekræft klingehøjde, vinkel og tryk ved skift, ikke kun ved installation.
• Brug udsugning, der er normeret til den faktiske støvbelastning, og kontroller luftstrømmen, ikke kun vakuumindikatoren.
• Inspicer armaturerne for planhed og slid under samme rutine, som kontrollerer klingen.

Stresskontrol er det kumulative resultat af disse detaljer. Et skarpt værktøj, et understøttet panel og en ren skærezone giver en renere kant ved en lavere adskillelseskraft. Når operatører rapporterer, at et bræt "bruger mere kraft for at bryde", er det procesfeedback, ikke en normal variation.

Fejlfinding af almindelige skæreproblemer

De fleste daglige fejl falder i et lille antal kategorier: kraft- og sikkerhedslåse, positionsnøjagtighed, sensorkontamination og mekanisk kobling. En struktureret kontrolsekvens forhindrer tilfældig udskiftning af dele.

Maskinen starter ikke, eller indikatoren forbliver slukket

Kontroller først sikringen, og bekræft derefter, at nødstoppet er udløst. På maskiner med sikkerhedsdøre skal du kontrollere, at spærringen er aktiveret. Disse tre kontroller løser en stor del af "ingen strøm"-rapporter, før en tekniker tilkaldes.

Kørsels- eller skæreposition er ikke nøjagtig

En rejsetællerfejl eller ophobet støv på tælleren kan forårsage unøjagtig placering. Rengør skranken og det omkringliggende skinneområde først; udskift kun tælleren, hvis rengøringen ikke genopretter gentagelsesevnen. Det samme mønster gælder for venstre og højre rejsesensorer: Støv på føleoverfladen kan udløse falske stop eller kollisioner, og rengøring genopretter ofte normal drift.

Motoren kører, men klingen roterer ikke

På rem- eller koblingsdrevne maskiner kan en løs topskrue på koblingen afbryde motoren fra klingeakslen. Med maskinen slukket og afskærmningen fjernet i henhold til lockout-proceduren, inspicer koblingen og spænd skruen til det specificerede moment.

Kantkvaliteten forringes pludselig

Udskift ikke klingen med det samme. Sammenlign en ny klinge og den nuværende klinge under identisk materiale, indstilling, panelposition og målemetode. Hvis den nye klinge producerer den samme defekt, skal du inspicere armaturet, panelstøtten og justeringen. Hvis den nye klinge korrigerer defekten, er klingen bidragyderen, og udskiftningsreglen bør gennemgås.
